ZTA SMD 3PIN
- 详细介绍

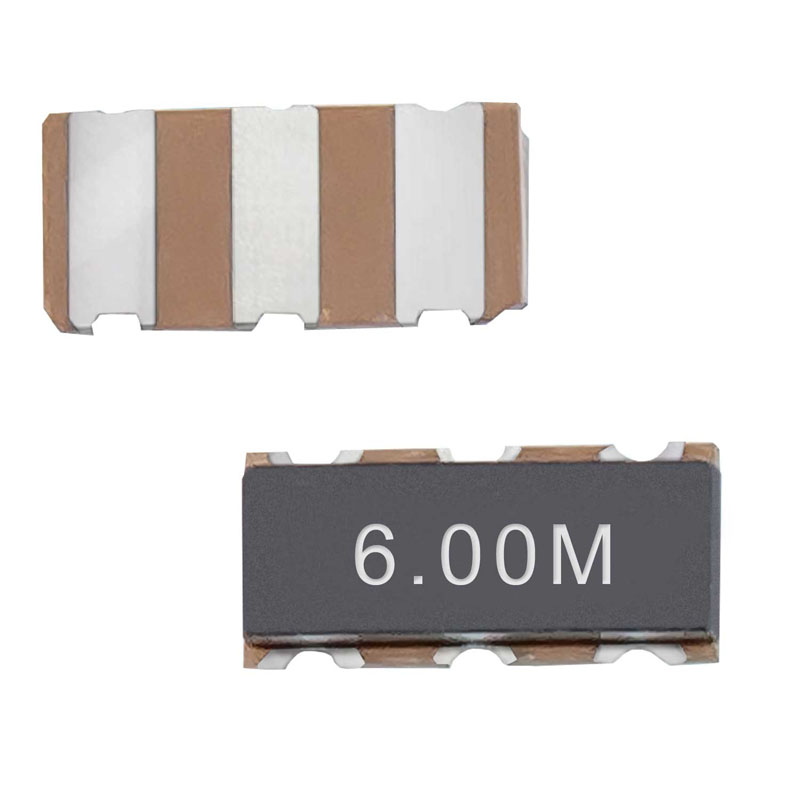

ZTA SMD CERAMIC RESONATOR
Typical specifications 规格参数
TEST CIRCUIT FOR MOS IC 测试电路
Outline Dimensions (Unit:mm) 外形尺寸
1.
2.
3.
Typical specifications 规格参数
Type 类型 |
ZTA SMD |
| Frequency range(Fund) 频率范围（基频） | 3~16MHz |
| Frequency Tolerance(at+25°C) 频率公差(25Ċ) | ±0.3%~±0.5% or specify |
| Resonator Resistance 谐振器阻力 | ≦60Ω or specify |
| Withstanding Voltage (V) 承受电压 | 50 (DC,1min) |
| Insulation Resistance Ri,(MΩ)min. 绝缘电阻 | 100(10V,1min) |
| Operating Temperature Range 操作温度范围 | -30～+85 |
| Storage Temperature Range 存储温度范围 | -55～+125 |
| Temperature Coefficient of Oscillation Frequency 振荡频率温度 |
±0.3%MAX(-20~+80℃) |
| Rating Voltage UR (V)max. | 6V DC |
| 15V p-p | |
| Aging Rate （%）max. | ±0.2 （For ten years） |
TEST CIRCUIT FOR MOS IC 测试电路
Outline Dimensions (Unit:mm) 外形尺寸
1.
2.
3.
