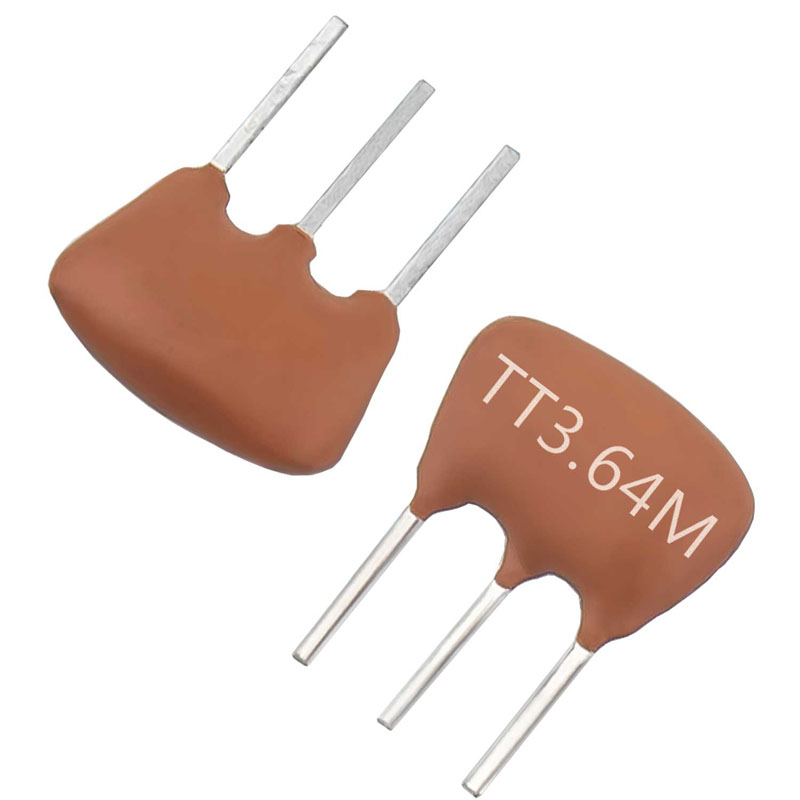

ZTT DIP 3PIN
- 详细介绍
ZTT Ceramic Resonator With Built-in Capacitor
Typical specifications 规格参数
TEST CIRCUIT FOR MOS IC 测试电路
Outline Dimensions (Unit:mm) 外形尺寸
Typical specifications 规格参数
| Type 类型 | ZTA |
| Frequency range(Fund) 频率范围（基频） | 3~16MHz |
| Frequency Tolerance(at+25°C) 频率公差(25Ċ) | ±0.3%~±0.5% or specify |
| Load capacitance 负载电容 | 30 PF |
| Temperature Coefficient of Oscillation Frequency 振荡频率温度 |
±0.3%MAX(-20~+80℃) |
| Work Temperature 工作温度 | -25℃~+85℃ |
| Aging for 10 years 老化率（10年） | ±0.3% |
| Resonator Resistance 谐振器阻力 | ≦60Ω |
| Insulation Resistance 绝缘电阻 | 100MΩ/EX X min.(at 10VDC) |
| Storage temperature range 储存温度 | -30~+80°C |
| Withstanding voltage 承受的电压 | 100VDC 5sec.max |
TEST CIRCUIT FOR MOS IC 测试电路
Outline Dimensions (Unit:mm) 外形尺寸
