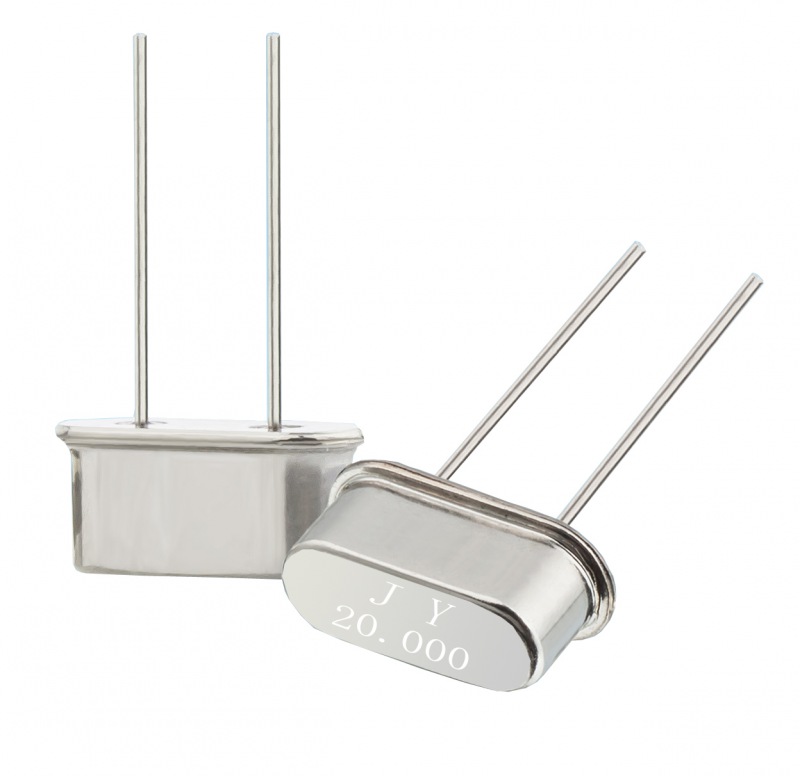

Crystal HC-49/US
4B
- 详细介绍
Features 特性
Low profile metal package 矮背型金属封装
A great number of standard frequencies 大量的标准频率
Offers excellent frequency stability 提供优质的频率稳定度
The best choice of TV, STB, LCDM 最好的选择电视、机顶盒、LCDM
ROHS Compliant/pb Free 通过无铅认证
Typical specifications 规格参数
| Type 类型 | 4S |
| Frequency range(Fund基频) 频率范围 | 3~40MHz |
| Frequency Tolerance(at+25°C) 频率公差(25Ċ) | ±10ppm~±20ppm, or specify |
| Opera temperature range 工作温度 | -20~+70°C, -40~+85°C or specify |
| Frequency stability 温度频差 | ±30ppm, or specify |
| Load capacitance 负载电容 | 9pF, 12pF, 20pF, or specify |
| Shunt capacitance 静电容 | 7pF Max. |
| Insulation Resistance 绝缘电阻 | 500MΩ AT DC100V |
| Level of drive 激励功率 | 1~200µW Max.(100µW Typical) |
| Aging (at 25°C) 老化率 | ±3ppm / year Max. |
| Storage temperature range 储存温度 | -40~+105°C |
Equivalent Series Resistance(ESR) 等效电阻
| 3~3.999MHz | 120Ω Max. |
| 4~5MHz | 100 Ω Max. |
| 5~6MHz | 80 Ω Max. |
| 6~10MHz | 60 Ω Max. |
| 10~20MHz | 40 Ω Max. |
| 20~40MHz | 30 Ω Max |
Outline Dimensions (Unit:mm) 外形尺寸
