Crystal Oscillator 3.2×2.5×1.0
3C
- 详细介绍

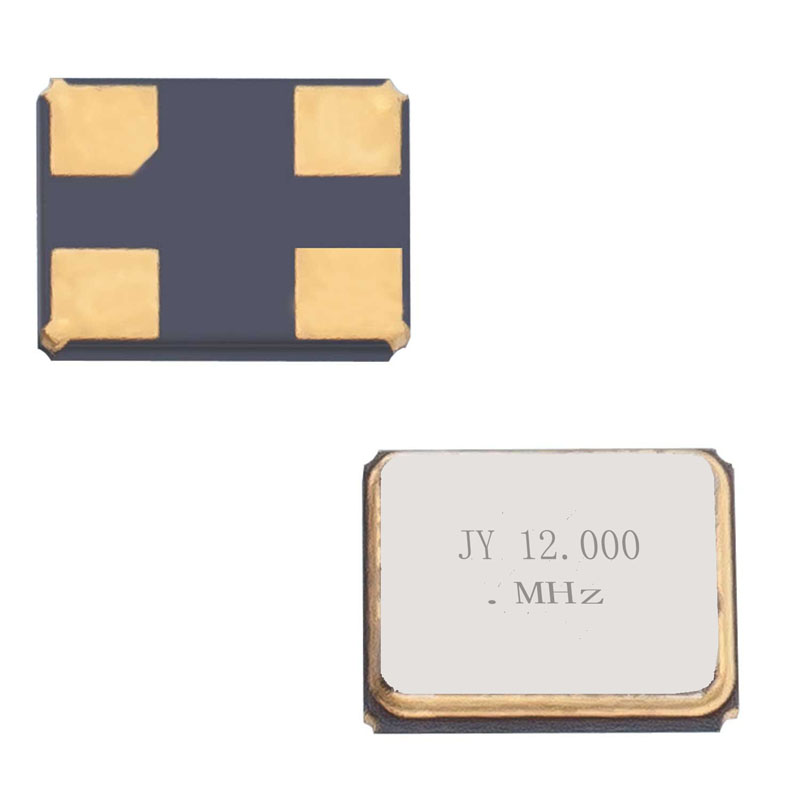

Size: 3.2×2.5×1.0 mm 3C Series SMD Crystal Oscillator
Features 特性
Low voltage operation 低电压操作
Frequency range: 2MHz ~75MHz 频率范围:2MHz ~ 75MHz
Automatic mounting and reflow soldering 自动安装和回流焊接
Applications: WLAN, Bluetooth, DSC, PC,Mobile phone, TV, DVC, Telecommunications, HDD , etc
应用无线、蓝牙、DSC、PC、手机、电视、电信、硬盘等
Low current consumption 低电流消耗
RoHS Compliant / Pb-Free. 通过无铅认证
Typical specifications 规格参数
Outline Dimensions (Unit:mm) 外形尺寸
Features 特性
Low voltage operation 低电压操作
Frequency range: 2MHz ~75MHz 频率范围:2MHz ~ 75MHz
Automatic mounting and reflow soldering 自动安装和回流焊接
Applications: WLAN, Bluetooth, DSC, PC,Mobile phone, TV, DVC, Telecommunications, HDD , etc
应用无线、蓝牙、DSC、PC、手机、电视、电信、硬盘等
Low current consumption 低电流消耗
RoHS Compliant / Pb-Free. 通过无铅认证
Typical specifications 规格参数
| Type 类型 | 3C |
| Frequency range 频率范围 | 2~75MHz |
| Output Type 输出类型 | CMOS |
| Oscillation Mode 振荡模式 | Fundamental |
| Supply Voltage 电源电压 | 3.3V (1.8V, 2.5V available) |
| Output Load 输出负载 | 15pF, or specify |
| Frequency stability 温度频差 | ±20ppm~±50ppm, or specify |
| Opera temperature range 工作温度 | -20~+70°C, -40~+85°C |
| Storage temperature range 储存温度 | -55~+125°C |
| Voltage Vol (Max.) / Voh (Min.) 输出低电平最大值 | 0.1VDD / 0.9VDD |
| Rise(Tr) / Fall(Tf) Time 输出高电平最小值 | 8ns Max. |
| Supply Current 电源电流 | 15mA Max |
| Symmetry 占空比 | 45~55% |
| Start-up Time 启动时间 | 5ms Max. |
| Phase Jitter (12KHz~20MHz) 相位抖动 | 1ps Max. |
| Aging (at 25°C) 老化率 | ±3ppm / year Max. |
| Packing Unit 包装单位 | 3000pcs./Reel |
Outline Dimensions (Unit:mm) 外形尺寸
