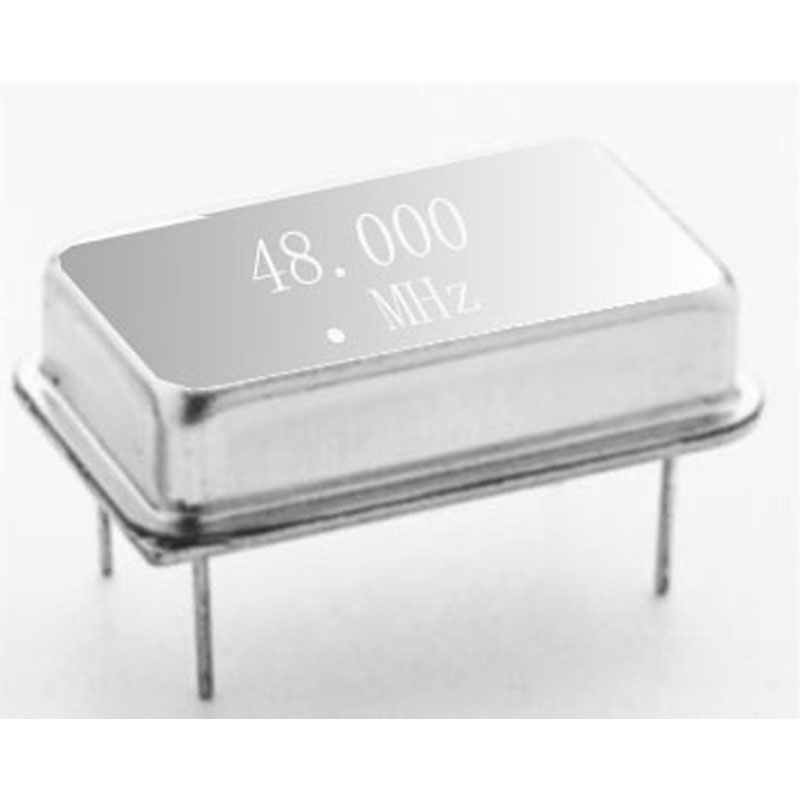

Full Size Crystal Oscillator
全尺寸
- 详细介绍
Full Size Crystal Oscillator Series Crystal Oscillator
Features 特性
All metal welded package. 所有金属焊接
High precision characteristic covering up to wide 高精度特征掩盖宽
frequency range from 1MHz up to 54MHz 从1兆到54兆频率范围
5V / 3.3V operating voltage 操作电压5 v / 3.3 v
CMOS output. CMOS输出
Applications: Telecommunications, Mobile communications, Avionics, Test equipments
Electronic instruments, etc. 应用程序:电信、移动通信、航空电子设备、测试设备、电子仪器等。
Low phase noise and jitter. 低相位噪声和抖动。
l RoHS Compliant / Pb-Free. l通过无铅认证
Typical specifications 规格参数
Outline Dimensions (Unit:mm) 外形尺寸
Features 特性
All metal welded package. 所有金属焊接
High precision characteristic covering up to wide 高精度特征掩盖宽
frequency range from 1MHz up to 54MHz 从1兆到54兆频率范围
5V / 3.3V operating voltage 操作电压5 v / 3.3 v
CMOS output. CMOS输出
Applications: Telecommunications, Mobile communications, Avionics, Test equipments
Electronic instruments, etc. 应用程序:电信、移动通信、航空电子设备、测试设备、电子仪器等。
Low phase noise and jitter. 低相位噪声和抖动。
l RoHS Compliant / Pb-Free. l通过无铅认证
Typical specifications 规格参数
| Type 类型 | Full Size |
| Frequency range 频率范围 | 1~54MHz |
| Output Type 输出类型 | CMOS |
| Oscillation Mode 振荡模式 | Fundamental |
| Supply Voltage 电源电压 | 3.3V (, 2.8V, 5.0V, available) |
| Output Load 输出负载 | 15pF, or specify |
| Frequency stability 温度频差 | ±20ppm~±50ppm, or specify |
| Opera temperature range 工作温度 | -20~+70°C, -40~+85°C |
| Storage temperature range 储存温度 | -55~+125°C |
| Rise(Tr) / Fall(Tf) Time 输出高电平最小值 | 5ns Max. |
| Supply Current 电源电流 | 20mA Max |
| Symmetry (AT ½ Vdd) 占空比 | 40~60% |
| Start-up Time 启动时间 | 10ms Max. |
| Phase Jitter (12KHz~20MHz) 相位抖动 | 1ps Max. |
| Aging (at 25°C) 老化率 | ±3ppm / year Max. |
Outline Dimensions (Unit:mm) 外形尺寸
