SMD 5.0×3.2×0.9 mm
5A
- 详细介绍

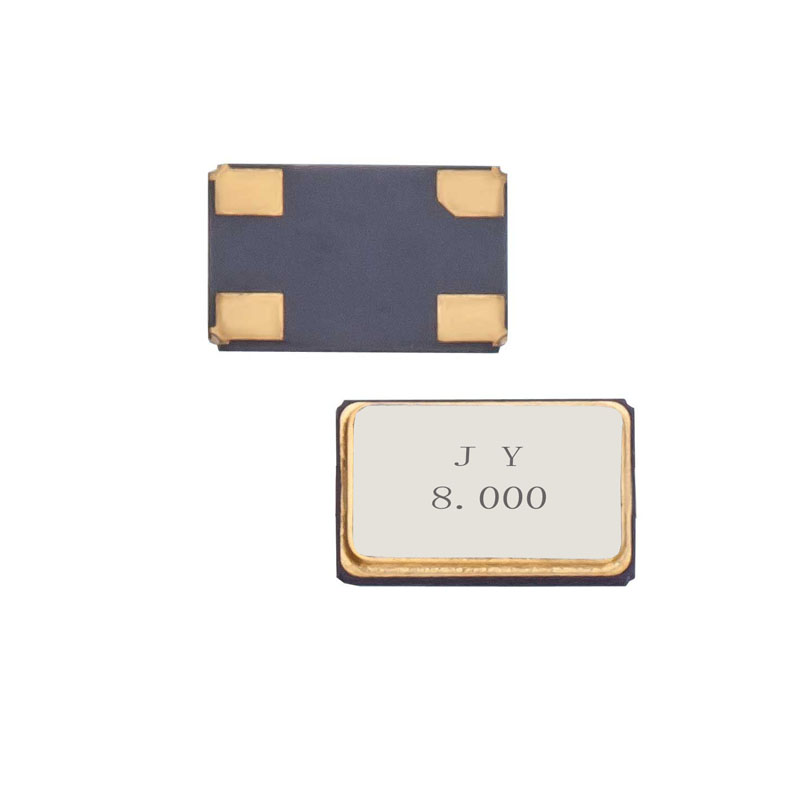

Size: 5.0×3.2×0.9 mm 5A Series SMD Crystal Resonator
Features 特性
High precision characteristics covering up to wide frequency range高精度特征掩盖宽频率范围
Higher frequency stability and reliability 高频率的稳定性和可靠性
Excellent for reducing EMI effect优秀的减少电磁干扰的影响
The best choice of Bluetooth Wireless communication set DSC蓝牙无线通信设置DSC的最佳选择
ROHS Compliant/pb Free 通过无铅认证
Typical specifications 规格参数
| Type 类型 | 5A |
| Frequency range(Fund基频) 频率范围 | 8~54MHz |
| Vibration mode 振荡模式 | AT cut |
| Frequency Tolerance(at+25°C) 频率公差(25Ċ) | ±10ppm~±20ppm, or specify |
| Frequency stability 温度频差 | ±10ppm~±30ppm, or specify |
| Opera temperature range 工作温度 | -40~+85°C, or specify |
| Load capacitance 负载电容 | 9pF, 12pF, 20pF, or specify |
| Shunt capacitance 静电容 | 5pF Max. |
| Level of drive 激励功率 | 1~200µW Max.(100µW Typical) |
| Aging (at 25°C) 老化率 | ±3ppm / year Max. |
| Storage temperature range 储存温度 | -55~+125°C |
| Packing Unit 包装单位 | 1000pcs./Reel |
Equivalent Series Resistance(ESR) 等效电阻
| 8~12MHz | 80 Ω Max. |
| 12~20MHz | 60 Ω Max. |
| 20~54MHz | 40 Ω Max. |
Outline Dimensions (Unit:mm) 外形尺寸
