晶体谐振器- MHz
Crystal 圆柱
26/38
- 详细介绍

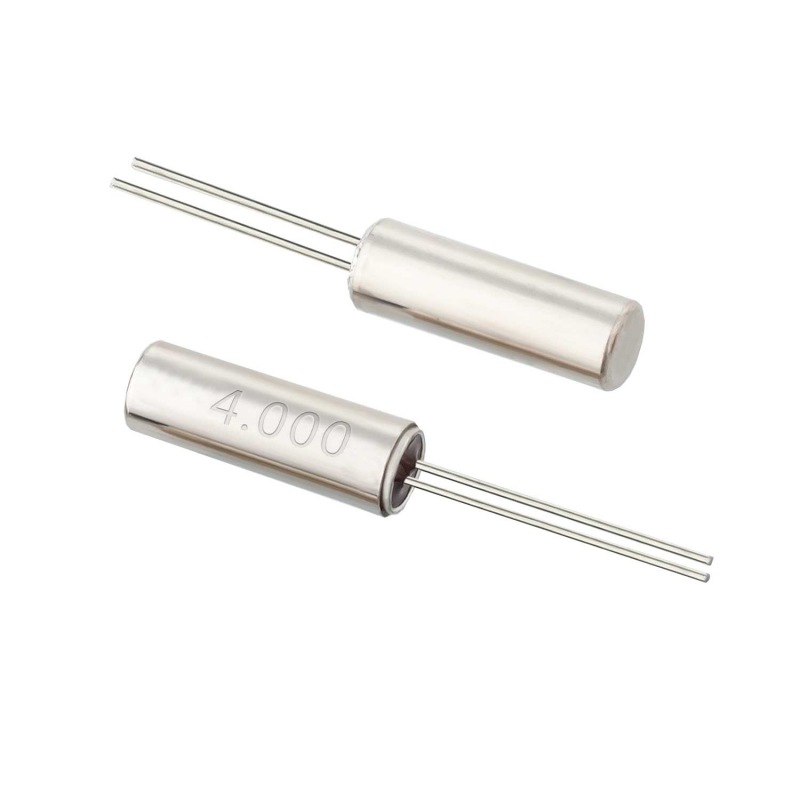

Size: 26/38 Series DIP Tuning Fork Crystal
Features特性
Wide frequency range from 4 up to 40MHz宽频率范围从4到40 MHz
High reliable environmental performance. 高可靠的环境性能。
Applications in Mobile communication, E-book Internet of things Security, Smart Grid,Consumer electronics, etc
应用程序在移动通信中,电子书物联网安全、智能电网、消费电子产品等
ROHS Compliant / PB Free. 通过无铅认证
Typical specifications 规格参数
Equivalent Series Resistance(ESR) 等效电阻
Outline Dimensions (Unit:mm) 外形尺寸
Features特性
Wide frequency range from 4 up to 40MHz宽频率范围从4到40 MHz
High reliable environmental performance. 高可靠的环境性能。
Applications in Mobile communication, E-book Internet of things Security, Smart Grid,Consumer electronics, etc
应用程序在移动通信中,电子书物联网安全、智能电网、消费电子产品等
ROHS Compliant / PB Free. 通过无铅认证
Typical specifications 规格参数
| Type 类型 | 26/38 |
| Frequency range(Fund基频) 频率范围 | 4~40MHz |
| Frequency Tolerance(at+25°C) 频率公差(25Ċ) | ±10ppm~±20ppm, or specify |
| Opera temperature range 工作温度 | -20~+70°C, -40~+85°C or specify |
| Load capacitance 负载电容 | 9pF, 12pF, 20pF, or specify |
| Frequency stability 温度频差 | ±30ppm, or specify |
| Shunt capacitance 静电容 | 7pF Max. |
| Insulation Resistance 绝缘电阻 | 500MΩ AT DC200V |
| Level of drive 激励功率 | 1~200µW Max.(100µW Typical) |
| Aging (at 25°C) 老化率 | ±3ppm / year Max. |
| Storage temperature range 储存温度 | -40~+105°C |
Equivalent Series Resistance(ESR) 等效电阻
| 4~5MHz | 120 Ω Max. |
| 5~6MHz | 110 Ω Max. |
| 6~10MHz | 80 Ω Max. |
| 10~20MHz | 60 Ω Max. |
| 20~40MHz | 40 Ω Max |
Outline Dimensions (Unit:mm) 外形尺寸
| Type | A | B | C | D | E | F |
| 206 | Ø2.0 | 6.0±0.3 | 7.0±0.3 | 0.7±0.2 | 0.2±0.1 | Ø2.0±0.1 |
| 308 | Ø3.0 | 8.0±0.3 | 10.0±0.3 | 1.1±0.2 | 0.3±0.1 | Ø3.0±0.1 |
