| 、术语解释 |
| 1、频率准确度：在规定条件下，晶振输出频率相对于标称频率的允许偏离值。常用其相对值表示。 |
| 2、频率稳定度： 2.1[时域表征] ⑴ 在规定条件下，晶振内部元件由于老化而引起的输出频率随时间的漂移。通常用某一时间间隔内的老化频差的相对值来量度（如日、月或年老化率等）。 ⑵ 日稳定度（或称日波动）：指晶振输出频率在24小时内的变化情况。通常用其最大变化的相对值来表示。 2.2[频域表征] ⑴ 单边相位噪声功率谱密度，晶振输出信号的频谱中，用偏离载频f Hz处每Hz带宽内单边相位噪声功率与信号功率之比的分贝（dB）量，可写作 ￡（f）单位为dB/Hz。 ⑵ 频谱纯度：是量度晶振内部噪声及杂散谱的尺度。通常用单边噪声功率谱密度来表示。 |
| 3、输出波形：有正弦波和方波两种。 |
| 4、输出幅度：在接入额定负载的规定条件下，晶振输出的均方根值电压。 |
| 5、频率温度特性：当环境温度在规定范围内按预定方式变化时，晶振的输出频率产生的相对变化特性 |
| 6、压控线性度：指压控晶振输出频率与压控电压曲线偏离线性的程度。 |
| 二、应用指南 |
| 根据晶振的不同使用要求及特点，通常分为以下几类：普通晶振、温补晶振、压控晶振、温控晶振等。安装晶振时，应根据其引脚功能标识与应用电路应连接，避免电源引线与输出引脚相接输出。 在测试和使用时所供直流电源应没有足以影响其准确度的纹波含量，交流电压应无瞬变过程。测试仪器应有足够的精度，连线合理布置，将测试及外围电路对晶振指标的影响降至最低。 AT切型晶体的频率温度特性曲线如下： |
 |
| 1、普通晶振（PXO）：是一种没有采取温度补偿措施的晶体振荡器，在整个温度范围内，晶振的频率稳定度取决于其内部所用晶体的性能，频率稳定度在10-5量级，一般用于普通场所作为本振源或中间信号，是晶振中最廉价的产品。 |
| 2、温补晶振（TCXO）：是在晶振内部采取了对晶体频率温度特性进行补偿，以达到在宽温温度范围内满足稳定度要求的晶体振荡器。一般模拟式温补晶振采用热敏补偿网络。补偿后频率稳定度在10-7~10-6量级，由于其良好的开机特性、优越的性能价格比及功耗低、体积小、环境适应性较强等多方面优点，因而获行了广泛应用。 |
| 3、恒温晶振（OCXO）：采用精密控温，使电路元件及晶体工作在晶体的零温度系数点的温度上。中精度产品频率稳定度为10-7~10-8，高精度产品频率稳定度在10-9量级以上。主要用作频率源或标准信号。 |
| 4、压控晶振（VCXO）：是一种可通过调整外加电压使晶振输出频率随之改变的晶体振荡器，主要用于锁相环路或频率微调。压控晶振的频率控制范围及线性度主要取决于电路所用变容 |
| 晶振的基本原理及特性 |
| 晶振的基本原理及特性 晶振一般采用如图1a的电容三端式(考毕兹) 交流等效振荡电路；实际的晶振交流等效电路如图1b，其中Cv是用来调节振荡频率，一般用变容二极管加上不同的反偏电压来实现，这也是压控作用的机理；把晶体的等效电路代替晶体后如图1c。其中Co，C1，L1，RR是晶体的等效电路。  分析整个振荡槽路可知，利用Cv来改变频率是有限的：决定振荡频率的整个槽路电容C=Cbe,Cce,Cv三个电容串联后和Co并联再和C1串联。可以看出：C1越小，Co越大，Cv变化时对整个槽路电容的作用就越小。因而能“压控”的频率范围也越小。实际上，由于C1很小(1E-15量级)，Co不能忽略(1E-12量级，几PF)。所以，Cv变大时，降低槽路频率的作用越来越小，Cv变小时，升高槽路频率的作用却越来越大。这一方面引起压控特性的非线性，压控范围越大，非线性就越厉害；另一方面，分给振荡的反馈电压(Cbe上的电压)却越来越小，最后导致停振。 采用泛音次数越高的晶振，其等效电容C1就越小；因此频率的变化范围也就越小。 晶振的指标 总频差：在规定的时间内，由于规定的工作和非工作参数全部组合而引起的晶体振荡器频率与给定标称频率的最大偏差。 说明：总频差包括频率温度稳定度、频率老化率造成的偏差、频率电压特性和频率负载特性等共同造成的最大频差。一般只在对短期频率稳定度关心，而对其他频率稳定度指标不严格要求的场合采用。例如：精密制导雷达。 频率稳定度：任何晶振，频率不稳定是绝对的，程度不同而已。一个晶振的输出频率随时间变化的曲线如图2。图中表现出频率不稳定的三种因素：老化、飘移和短稳。  图2 晶振输出频率随时间变化的示意图 曲线1是用0.1秒测量一次的情况，表现了晶振的短稳；曲线3是用100秒测量一次的情况，表现了晶振的漂移；曲线4 是用1天一次测量的情况。表现了晶振的老化。 频率温度稳定度：在标称电源和负载下，工作在规定温度范围内的不带隐含基准温度或带隐含基准温度的最大允许频偏。 ft=±(fmax-fmin)/(fmax+fmin) ftref ＝±MAX[｜(fmax-fref)/fref｜，｜(fmin-fref)/fref｜] ft：频率温度稳定度(不带隐含基准温度) ftref：频率温度稳定度(带隐含基准温度) fmax ：规定温度范围内测得的最高频率 fmin：规定温度范围内测得的最低频率 fref：规定基准温度测得的频率 说明：采用ftref指标的晶体振荡器其生产难度要高于采用ft指标的晶体振荡器,故ftref指标的晶体振荡器售价较高。 开机特性（频率稳定预热时间）：指开机后一段时间(如5分钟)的频率到开机后另一段时间(如1小时)的频率的变化率。表示了晶振达到稳定的速度。这指标对经常开关的仪器如频率计等很有用。 说明：在多数应用中，晶体振荡器是长期加电的，然而在某些应用中晶体振荡器需要频繁的开机和关机，这时频率稳定预热时间指标需要被考虑到（尤其是对于在苛刻环境中使用的军用通讯电台，当要求频率温度稳定度≤±0.3ppm(-45℃～85℃)，采用OCXO作为本振，频率稳定预热时间将不少于5分钟，而采用MCXO只需要十几秒钟)。 频率老化率：在恒定的环境条件下测量振荡器频率时，振荡器频率和时间之间的关系。这种长期频率漂移是由晶体元件和振荡器电路元件的缓慢变化造成的，因此，其频率偏移的速率叫老化率，可用规定时限后的最大变化率（如±10ppb/天，加电72小时后），或规定的时限内最大的总频率变化（如：±1ppm/（第一年）和±5ppm/（十年））来表示。 晶体老化是因为在生产晶体的时候存在应力、污染物、残留气体、结构工艺缺陷等问题。应力要经过一段时间的变化才能稳定，一种叫“应力补偿”的晶体切割方法（SC切割法）使晶体有较好的特性。 污染物和残留气体的分子会沉积在晶体片上或使晶体电极氧化，振荡频率越高，所用的晶体片就越薄，这种影响就越厉害。这种影响要经过一段较长的时间才能逐渐稳定，而且这种稳定随着温度或工作状态的变化会有反复——使污染物在晶体表面再度集中或分散。因此，频率低的晶振比频率高的晶振、工作时间长的晶振比工作时间短的晶振、连续工作的晶振比断续工作的晶振的老化率要好。 说明：TCXO的频率老化率为：±0.2ppm～±2ppm（第一年）和±1ppm～±5ppm（十年）（除特殊情况，TCXO很少采用每天频率老化率的指标，因为即使在实验室的条件下，温度变化引起的频率变化也将大大超过温度补偿晶体振荡器每天的频率老化，因此这个指标失去了实际的意义）。OCXO的频率老化率为：±0.5ppb～±10ppb/天（加电72小时后），±30ppb～±2ppm（第一年），±0.3ppm～±3ppm（十年）。 短稳：短期稳定度，观察的时间为1毫秒、10毫秒、100毫秒、1秒、10秒。 晶振的输出频率受到内部电路的影响(晶体的Q值、元器件的噪音、电路的稳定性、工作状态等)而产生频谱很宽的不稳定。测量一连串的频率值后，用阿伦方程计算。相位噪音也同样可以反映短稳的情况(要有专用仪器测量)。 重现性：定义：晶振经长时间工作稳定后关机，停机一段时间t1(如24小时)，开机一段时间t2(如4小时)，测得频率f1，再停机同一段时间t1，再开机同一段时间t2，测得频率f2。重现性=(f2-f1)/f2。 频率压控范围：将频率控制电压从基准电压调到规定的终点电压，晶体振荡器频率的最小峰值改变量。 说明：基准电压为＋2.5V，规定终点电压为＋0.5V和＋4.5V，压控晶体振荡器在＋0.5V频率控制电压时频率改变量为-2ppm，在＋4.5V频率控制电压时频率改变量为＋2.1ppm，则VCXO电压控制频率压控范围表示为：≥±2ppm(2.5V±2V)，斜率为正，线性为+2.4%。 压控频率响应范围：当调制频率变化时，峰值频偏与调制频率之间的关系。通常用规定的调制频率比规定的调制基准频率低若干dB表示。 说明：VCXO频率压控范围频率响应为0～10kHz。 频率压控线性：与理想（直线）函数相比的输出频率-输入控制电压传输特性的一种量度，它以百分数表示整个范围频偏的可容许非线性度。 说明：典型的VCXO频率压控线性为：≤±10%，≤±20%。简单的VCXO频率压控线性计算方法为(当频率压控极性为正极性时)： 频率压控线性＝±((fmax-fmin)/ f0)×100% fmax：VCXO在最大压控电压时的输出频率 fmin：VCXO在最小压控电压时的输出频率 f0：压控中心电压频率 单边带相位噪声￡(f)：偏离载波f处，一个相位调制边带的功率密度与载波功率之比。 输出波形：从大类来说，输出波形可以分为方波和正弦波两类。 方波主要用于数字通信系统时钟上，对方波主要有输出电平、占空比、上升/下降时间、驱动能力等几个指标要求。 随着科学技术的迅猛发展，通信、雷达和高速数传等类似系统中，需要高质量的信号源作为日趋复杂的基带信息的载波。因为一个带有寄生调幅及调相的载波信号（不干净的信号）被载有信息的基带信号调制后，这些理想状态下不应存在的频谱成份（载波中的寄生调制）会导致所传输的信号质量及数传误码率明显变坏。所以作为所传输信号的载体，载波信号的干净程度（频谱纯度）对通信质量有着直接的影响。对于正弦波，通常需要提供例如谐波、噪声和输出功率等指标。 晶振的分类 根据晶振的功能和实现技术的不同，可以将晶振分为以下四类： 1) 恒温晶体振荡器(以下简称OCXO) 这类型晶振对温度稳定性的解决方案采用了恒温槽技术，将晶体置于恒温槽内，通过设置恒温工作点，使槽体保持恒温状态，在一定范围内不受外界温度影响，达到稳定输出频率的效果。这类晶振主要用于各种类型的通信设备，包括交换机、SDH传输设备、移动通信直放机、GPS接收机、电台、数字电视及军工设备等领域。根据用户需要，该类型晶振可以带压控引脚。OCXO的工作原理如下图3所示：  图3恒温晶体振荡器原理框图 OCXO的主要优点是，由于采用了恒温槽技术，频率温度特性在所有类型晶振中是最好的，由于电路设计精密，其短稳和相位噪声都较好。主要缺点是功耗大、体积大，需要5分钟左右的加热时间才能正常工作等。我公司生产的此类晶振的典型指标如下：  2) 温度补偿晶体振荡器(以下简称TCXO)。 其对温度稳定性的解决方案采用了一些温度补偿手段，主要原理是通过感应环境温度，将温度信息做适当变换后控制晶振的输出频率，达到稳定输出频率的效果。传统的TCXO是采用模拟器件进行补偿，随着补偿技术的发展，很多数字化补偿大TCXO开始出现，这种数字化补偿的TCXO又叫DTCXO，用单片机进行补偿时我们称之为MCXO，由于采用了数字化技术，这一类型的晶振再温度特性上达到了很高的精度，并且能够适应更宽的工作温度范围，主要应用于军工领域和使用环境恶劣的场合。在广大研发人员的共同努力下，我公司自主开发出了高精度的MCXO，其设计原理和在世界范围都是领先的，配以高度自动化的生产测试系统，其月产可以达到5000只，其设计原理如图4。  图4 MCXO数字温补晶振原理框图 这类型晶振的典型的应用指标如下：  3) 普通晶体振荡器(SPXO)。这是一种简单的晶体振荡器，通常称为钟振，其工作原理为图3中去除“压控”、“温度补偿”和“AGC”部分,完全是由晶体的自由振荡完成。这类晶振主要应用于稳定度要求不高的场合。 4) 压控晶体振荡器(VCXO)。这是根据晶振是否带压控功能来分类，带压控输入引脚的一类晶振叫VCXO，以上三种类型的晶振都可以带压控端口。 (end) |
晶振电路
晶振知识

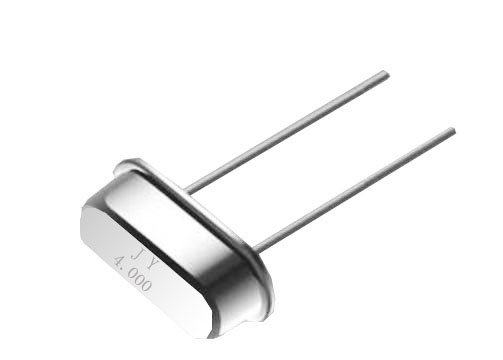

晶振是为电路提供频率基准的元器件，通常分成有源晶振和无源晶振两个大类，无源晶振需要芯片内部有振荡器，并且晶振的信号电压根据起振电路而定，允许不同的电压，但无源晶振通常信号质量和精度较差，需要精确匹配外围电路（电感、电容、电阻等），如需更换晶振时要同时更换外围的电路。有源晶振不需要芯片的内部振荡器，可以提供高精度的频率基准，信号质量也较无源晶振要好。
因价格等因素，实际应用中多采用无源晶振设计的电路居多，除非电路设计时序极其敏感或芯片内部无振荡器的情况（如一些型号的DSP或精密仪器中）。
学习板采用无源晶振，以下是学习板晶振原理图。
学习板晶振原理图
XAL1就是一个两脚的无源晶振，11.0592MHZ振荡频率，匹配电容是两个30P的瓷片电容。
每种芯片的手册上都会提供外部晶振输入的标准电路，会表明芯片的最高可使用频率等参数，在设计电路时要掌握。与计算机用CPU不同，单片机现在所能接收的晶振频率相对较低，但对于一般控制电路来说足够了。
另外说明一点，可能有些初学者会对晶振的频率感到奇怪，12M、24M之类的晶振较好理解，选用如11.0592MHZ的晶振给人一种奇怪的感觉，这个问题解释起来比较麻烦，如果初学者在练习串口编程的时候就会对此有所理解，这种晶振主要是可以方便和精确的设计串口或其它异步通讯时的波特率。
